20个电工入门基础知识

01.

接地与安全：触电保护的第一道防线

接地保护是电工最基础也最重要的安全措施。你知道吗？每年电气事故中，约30%与接地措施不当有关。这一块知识没搞懂，别说上岗了，连配电箱都不敢碰。

哪些设备必须接地或接零？

变压器、电动机、开关设备、配电柜等电气设备的金属外壳，以及可能带电的金属部分，都必须可靠接地或接零。新安装设备不接地就通电，这是严重违规行为。

保护接地 vs 保护接零：别再傻傻分不清

保护接地是将设备金属外壳与大地连接，适用于低压TT系统；保护接零是将设备金属外壳与电网零线连接，适用于TN系统。关键区别：接地是就近接入大地，接零是接入电网的零线回路。

实操提醒：同一个电网中，不能同时采用保护接地和保护接零两种方式！否则一旦接地的设备漏电，接零设备的外壳也会带电，引发更大事故。

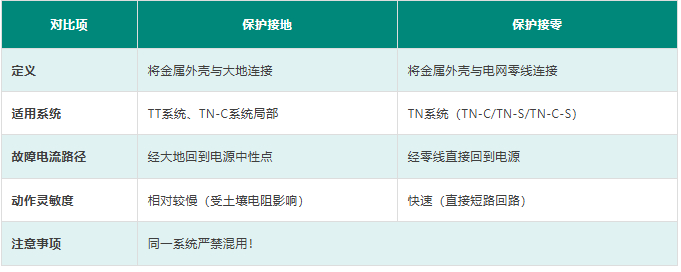

?? 接地保护 vs 接零保护对比表

重复接地：给安全加一道保险

重复接地是在零线的多处进行接地。为什么需要重复接地？

• 降低漏电设备外壳的对地电压
• 减轻零线断线时的危险程度
• 加快故障电流的返回速度

实操场景：车间配电箱的PE排到总配电柜接地扁钢的连接，就是典型的重复接地。定期检查接地电阻，确保不超过10Ω。

接地短路与接地短路电流

接地短路是指电气设备发生单相接地故障，形成故障回路。相应的，接地短路电流就是流入大地的故障电流。对地电压则是电气设备某相接地时，其接地部分与电位为零处之间的电位差。

常见误区：很多人以为接地后就没有电压了。实际上，接地只能降低对地电压到安全范围，不能完全消除。接触电压仍可能达到危险水平，所以双重保护（接地+漏电保护器）才是最佳方案。

02.

保护机制：过载与过流的区别

保护机制选不对，设备烧了都白搭！很多新手分不清过载保护和过流保护的区别，结果选型错误，保护形同虚设。

过载保护：温柔的延时保护

过载保护是当线路或设备载荷超过允许范围时，能延时切断电源的保护机制。它的特点是：动作电流较小、有延时特性、可以躲过电机启动电流。热继电器是最常见的过载保护元件。

实操场景：三相异步电动机正常运行电流是50A，启动电流可达250A。如果用瞬时过流保护，电机会无法启动。过载保护通过延时特性，让电机顺利启动后再保护。

过流保护：快速的短路保护

过流保护是指当电流超过额定值一定倍数时，快速甚至瞬时切断电源。主要用于短路保护，动作时间通常在秒级甚至毫秒级。断路器和熔断器是典型的过流保护元件。

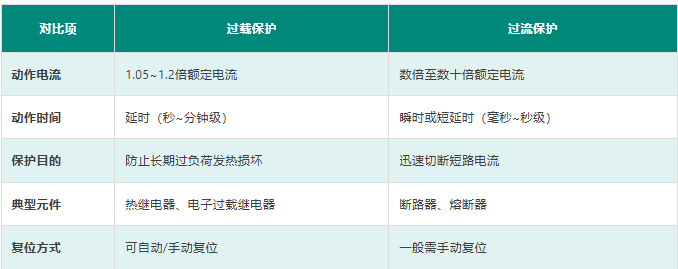

?? 过载保护 vs 过流保护对比表

选型口诀：过载保护选热继，过流保护选断路；电机启动用热继，短路故障用保险。两者配合使用，才能既保护电机寿命，又快速切除故障。

03.

设备认知：高低压、状态与分类

认识设备是电工的基本功。高低压怎么划分？设备有哪几种状态？高压设备有哪些？这些概念搞不清楚，在现场连话都听不懂。

高低压设备的划分标准

这个知识点考试必考，现场必用：

• 高压设备：
  对地电压超过250V的电气设备（常见10kV、35kV系统）
• 低压设备：
  对地电压不超过250V的电气设备（常见220V、380V系统）

常见误区：有人以为380V就是高压！错！380V是线电压，对地电压只有220V，属于低压范畴。判断标准是看对地电压，不是线电压！

电气设备的四种基本状态

设备状态是电力调度的核心语言：

• 运行中：
  设备开关合上，处于带电运行状态
• 热备用：
  设备开关断开，但一次侧带电，随时可以合闸
• 冷备用：
  设备开关断开，且一次侧不带电，但二次回路可能带电
• 检修中：
  设备已隔离，接地刀合上，安全措施到位

实操场景：调度说"10kV一段母线转检修"，你需要将相关开关转冷备用，再合上接地刀，挂接地线。工作前必须验电，严禁约时停送电！

高压电器设备有哪些？

高压系统的主要设备必须认全：

• 高压熔断器：
  短路保护，电流超限时熔丝熔断
• 高压隔离开关：
  隔离电源，严禁带负荷操作
• 高压负荷开关：
  可带负荷操作，有简单灭弧装置
• 高压断路器：
  完善的灭弧装置，可分合正常和事故电流
• 高压开关柜：
  集多种设备于一体的成套配电装置
• 电力变压器：
  改变电压等级，传递电能

电气设备为什么会发热？

设备发热是故障的前兆，常见原因有：

• 短路：
  相间短路或接地短路，产生巨大短路电流
• 过载：
  长时间超过额定负荷
• 接触不良：
  接头松动导致局部发热
• 铁芯发热：
  铁损过大或绕组短路
• 散热不良：
  环境温度高或散热风扇故障

实操提醒：用手背触碰设备外壳测温（绝缘手套外）是老电工的经验。发现异常发热，立即上报并停电检查。

04.

实用技能：负荷率、功率因数与故障排查

理论要落地，关键看实操。这部分讲的都是现场天天用到的技能：怎么算负荷率？怎么提高功率因数？电机不转怎么查？

负荷率：让电网更稳定

负荷率= 平均有功负荷 ÷ 最高有功负荷 × 100%。负荷率越高，说明用电越均衡，电网运行越经济。

提高负荷率的方法：

• 压低高峰负荷：
  错峰用电，大功率设备避开用电高峰期
• 提高平均负荷：
  合理安排生产计划，避免设备闲置

实操场景：工厂报装容量1000kVA，如果负荷率只有60%，实际可用容量只有600kVA。想增容？先把负荷率提上去！

三相异步电动机无法启动？一步步排查

电机不转是常见故障，按这个顺序查，80%的故障能当场解决：

1. 查电源：
   用万用表量三相电压，是否缺相？电压是否正常？
2. 查开关：
   电源开关是否合上？接触是否良好？
3. 查熔断器：
   熔断器是否熔断？及时更换同规格保险丝
4. 查接线板：
   接线板接头是否松动、烧蚀？
5. 查电机本体：
   用兆欧表测绝缘电阻，查定子、转子绕组是否断路或短路

排查顺序很重要：先电源后负载，先简单后复杂。很多时候就是一个小小的接触不良，换个接线端子就解决了。

提高功率因数：省电就是省钱

功率因数低会被供电局罚款，提高后还能拿奖励！这是电工能为企业省钱的重要技能。

提高功率因数的方法分两类：

自然调整（不花钱）：
• 减少浮装容量：关掉不用的变压器
• 提高设备利用率：合理调度，避免"大马拉小车"
• 改变电动机接线：△接法改Y接法（轻载时）

人工调整（花钱但见效快）：
• 安装电容器组：最常用的无功补偿方式
• 电容器组接线方式的选择依据：电压等级、补偿容量、安装位置等综合考虑

实操要点：电容器不能直接并到运行中的电机上！应装在控制柜总电源侧，与电机控制开关配合使用。

05.

工具与元件：绝缘工具、二次回路、接触器

工具用对，事半功倍。这部分介绍电工日常离不开的绝缘工具，以及控制回路的核心元件——接触器。

常用的绝缘工具大盘点

高压作业必须使用合格的绝缘工具，每半年要做一次耐压试验：

• 绝缘棒：
  操作隔离开关、验电、挂拆接地线
• 绝缘钳：
  安装和拆除高压熔断器
• 橡皮绝缘手套：
  直接接触带电设备，必备！
• 绝缘靴：
  防止跨步电压伤人
• 橡皮毯/绝缘站台：
  垫在设备下方，绝缘隔离

安全提醒：绝缘手套使用前必须检查有无破损！简单的方法是对着手套吹气，不漏气才能用。

二次回路：控制系统的"神经系统"

一次回路是"主电路"，二次回路是"控制电路"。二次回路包括：

• 控制回路：
  控制断路器、接触器的分合
• 保护回路：
  继电保护的跳闸回路
• 信号回路：
  断路器位置指示、事故报警
• 测量回路：
  电流互感器、电压互感器的二次侧
• 操作电源回路：
  提供二次设备的工作电源

实操经验：二次回路故障比一次回路更难查。检修前务必确认二次侧已停电，做好标记。带电拔插插件是绝对禁止的！

接触器：电机控制的核心元件

接触器是用于频繁接通或断开交流、直流主电路及大容量控制电路的电磁开关。它的主要作用是：

• 远距离控制电机的启动、停止
• 实现电机的正反转控制
• 配合继电器实现自动控制

选型要点：接触器的额定电流应大于电机额定电流的1.5~2倍。线圈电压必须与控制电源匹配（常用220V/380V）。

?? 入门电工最容易搞错的5个基础概念

1. 380V是高压？
   错！380V是线电压，对地只有220V，属于低压。判断标准是对地电压，不是线电压。
2. 接地后就没有电压了？
   错！接地只能将电压降低到安全范围，接触电压仍可能达到危险水平。
3. 过载保护和过流保护一样？
   错！过载保护是延时动作保护电机，过流保护是瞬时动作保护短路。
4. 零线和地线可以混用？
   错！零线是工作回路，地线是保护回路，功能完全不同，绝对不能互换。
5. 二次回路不带电？
   错！二次回路有时也带电，检修时必须做好安全措施。
